Telecamera posteriore

tent ha scritto:
si insomma difficile dirlo ma sembra questo no? http://hexaden.aliensystem.com/diy/kamera/tns700.jpg
cmq non e' jbl o simili ma una normale B9010
Clicca per espandere...

Ma non cambiano il cablaggio dell'auto a seconda del tipo di radio che uno monta, i connettori sono standard.

Ma sei sicurissimo che la telecamera va collegata a quel connettore?
Il connettore specifico per la telecamera dovrebbe avere come codice 90980-12495 ed avere soltanto 4 pin


Ultima modifica:
tent ha scritto:
che io sappia la retrocamera nel B9010 dovrebbe andare nel connettore da 20pin come dicevo qui:
fwGLxaadITPlHAAAAABJRU5ErkJggg==
https://encrypted-tbn0.gstatic.com/...O4dFZ-re-cID8I0pFpMLSQTe7-GzKKnR8hTk61ZT-XVBY (lettera e)

mentre nel TNS510 andrebbe in effetti credo in un connettore quadrato apposito, credo questo:
AlRQu5WqBHLFAAAAAElFTkSuQmCC
http://compcar.ru/forum/attachment.php?attachmentid=13820&stc=1&d=1326454680 (rettangolare bianco in alto a destra?)

tent
Clicca per espandere...


La prima foto sembra un francobollo!
Ne ho trovata una più grande.

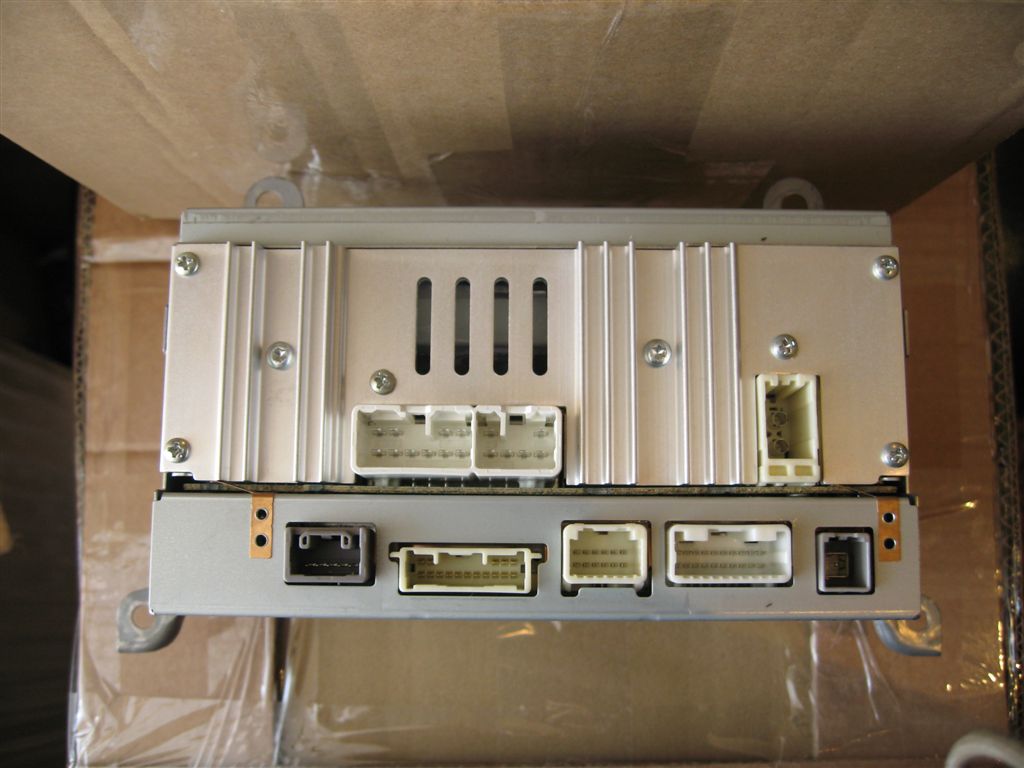

Guardando i 2 retro però sembra che i connettori tra i 2 sistemi siano simili e quello apposito quadrato sembrerebbe quello della lettera f

giodepo ha scritto:
La prima foto sembra un francobollo!
Ne ho trovata una più grande.



Guardando i 2 retro però sembra che i connettori tra i 2 sistemi siano simili e quello apposito quadrato sembrerebbe quello della lettera f
Clicca per espandere...

Quello della lettera F è l'ingresso dell'antenna GPS.
Sr non mi dimentico (di nuovo) nel pomeriggio posto lo schema del b9004.


Inviato dal mio iPhone utilizzando Tapatalk

Questo è il collegamento della retro camera sul b9004



V- e CGND vanno ponticellati (v- è la calza del segnale video proveniente dalla camera)


Inviato dal mio iPhone utilizzando Tapatalk

Cavoli che casino.. :smile:
Provo a fare chiarezza con una figura che ho composto:
http://oi62.tinypic.com/2eusbxe.jpg

in pratica "f" e' chiaramente l'antenna GPS come e' stato detto..

di connettori da 4 o 6 poli per la retrocamera non ne vedo in nessuno dei modelli citati..

io ho finora letto che la retrocamera andrebbe semmai messa nel connettore "e" nei pin 10 e 20...
ma ora bitphone dice che anche questo nuovo connettore "i" sarebbe papabile ai pin 21-24 giusto? (il connettore S7 cos'e' poi? connettore della telecamera originale forse?)

potrebbe essere che i pin 9,10, 19 e 20 del connettore e nel B9010 corrispondano negli altri due modelli provvisti di connettore "i" ai pin 22, 21, 23 e 24 (nell'ordine, visto che 10 e 19 son da ponticellare verso massa nel B9010)
in pratica la calza del video va su 21 e 23 (o 10 e 19 del B9010)
il segnale va sul 24 (o 20 del b9010)
mentre 22 (e quindi il 9 del B9010) mi risulta fosse da lasciare disconnesso (c'e' un altro voltaggio 5v forse ma di sicuro non 12V)
come vi sembra??

"j" e' un altro connettore misterioso ma forse non interessa

inoltre sarebbe interessante sapere dove si attacca evtl. il microfono...

il mistero si infittisce insomma..

tent:wq
PS: sul mio B9010 leggo una tensione di 2.5V tra i pin 10 e 20 cmq.. significhera' qualcosa?

Ultima modifica:
Io l'ho collegata seguendo lo schema che ti ho postato (se noti è una foto fatta al monitor del pc) e funziona (come pure il DVD collegato tramite uno switch sullo stesso ingresso).
Il connettore è quello da te indicato.


Inviato dal mio iPhone utilizzando Tapatalk

Si ho capito, ma il fatto e' che la B9010 non ha questo famoso connettore "i".

Mi permane cmq una curiosita' pero': tu che telecamera hai? non una con uscita RCA visto che pare ha questo strano connettore a 6 poli denominato S7 giusto?
cmq visto che hai detto che ci vedi anche i DVD suppongo bene che l'RCA del DVD tu l'hai collegata cosi:
- calza sui pin 21 e 23
- segnale sul pin 22??
(o sul 24?? cosa ci va altrimenti sul 24 visto che non mi e' chiaro cosa si intende per CA+ e CB+)


bitphone ha scritto:
Questo è il collegamento della retro camera sul b9004



V- e CGND vanno ponticellati (v- è la calza del segnale video proveniente dalla camera)


Inviato dal mio iPhone utilizzando Tapatalk
Clicca per espandere...

Ho una semplice retrocamera con uscita rca. Infatti ho messo la calza sul 21 e sul 23 e il polo caldo sul 22. E basta. Anche perché inserendo la retro di commuta in automatico (su un filo, che non è nello spinotto indicato, con retro inserita arrivano 12v


Inviato dal mio iPhone utilizzando Tapatalk

che sbatti.. mi sa tanto che sul B9010 non c'e' modo (come dicevo nell'altro thread sui 4 pin in fondo al connettore da 20 pin non riesco a cavare un ragno dal buco.. ehm.. un rca dai pin) e mi tocca procurarmi magari un tns510... grr... tralaltro li ci sarebbe da litigare col microfono poi se non ricordo male giusto?
ma almeno andrebbe il pinout sul connettore largo come descritto da bitphone..

mannaggia il tns510 ha si un connettoore largo i pure lui ma non da 24 pin!! ne ha molti meno... qualcuno ha piu' info?
